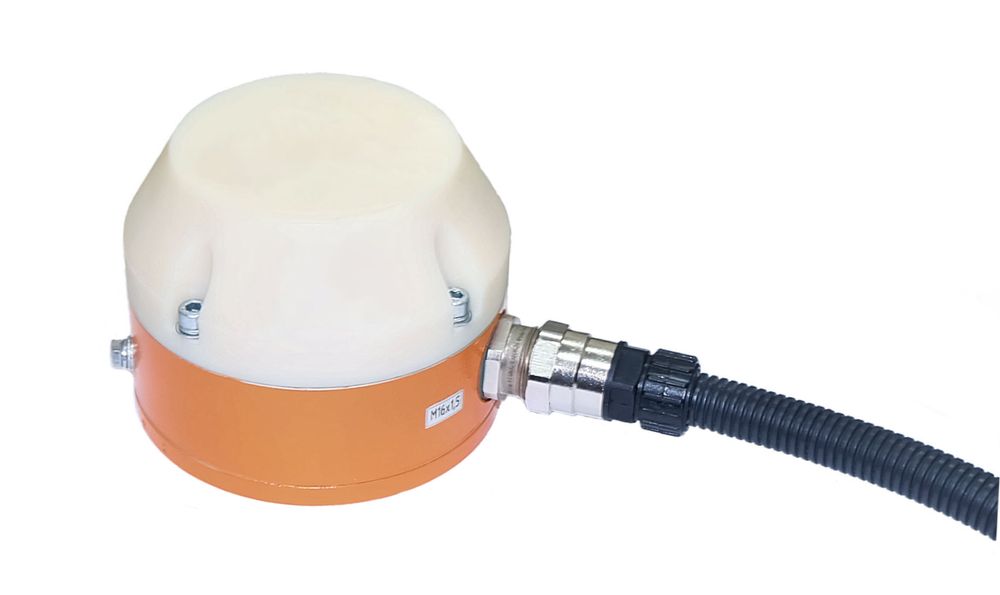

Антенна ANT-1КВ-GPS I пассивная
Хит продаж
Антенна ANT-1КВ-GPS I пассивная
В наличии

Антенна взрывозащищенная ANT-1КВ-GPS I предназначена для приема и передачи радиоволн в диапазоне частот системы GPS/GLONASS и GSM.

По запросу

Описание

Антенна взрывозащищенная ANT-1КВ-GPS I применяется для приема и передачи радиоволн в диапазоне частот системы GPS/GLONASS и GSM.
Антенна ANT-1KB-GPS I имеет взрывобезопасный уровень защиты, вид взрывозащиты «взрывонепроницаемая оболочка», маркировку взрывозащиты 1Еx db IIВ Т4 Gb и может применяться во взрывоопасных зонах 1 и 2 классов по ГОСТ IEC 60079-10-1-2013 и ГОСТ IEC 60079-14-2013.
Антенна ANT-1KB-GPS I предназначена для эксплуатации на бензовозах, топливозаправщиках, спиртовозах, газовозах, мобильных заправочных модулях и другой взрывоопасной технике, где по условиям эксплуатации необходимо соблюдение требований взрывозащиты и высокой надежности.

Обозначение антенны определяет вариант его исполнения.
ANT-ХКВ-ХХХ
   1___2___3
где:
1 – антенна;
2 – количество кабельных вводов: 1,2 или 3;
3 – тип ANT: пассивная антенна GPS I-1 для стандарта передачи данных 2G или GPS I-2 для стандарт передачи данных LTE;

Технические данные для всех типов антенн:
  • Количество кабельных вводов, шт. – 1…3.
  • Диаметр кабеля, мм – от 4 до 10.
  • Температура окружающей среды,С – от - 50 до + 60.
  • Маркировка взрывозащиты – 1Ex db IIB T4 Gb.
  • Климатическое исполнение – УХЛ 1 согласно ГОСТ 15150-69.
  • Степень защиты от внешних воздействий – IР66 по ГОСТ 14254-2015 (IEC 60529:2013).
  • Масса, кг – 1,2;
  • Полный срок службы, лет – 10.
Технические данные для антенны ANT-XKB-GPS I-1:
GPS/GLONASS:
  • Частота, МГц 1575 – 1602;
  • Импеданс, Ом 50;
  • Напряжение, В 2,7 - 5,5;
  • Ток, мА 28 макс;
  • Коэффициент усиления антенны, дБ 27;
  • Коэффициент стоячей волны, макс 2;
  • Разъём SMA;
  • Длина антенного кабеля возможна любая.
GSM:
  • Частота, МГц 850/900/1800/1900;
  • Импеданс, Ом 50;
  • Коэффициент стоячей волны, макс 2;
  • Разъём SMA;
  • Длина антенного кабеля возможна любая.

Технические данные антенны ANT-XKB-GPS I-2
  • Частота 1, МГц 698 - 969
  • Частота 2, МГц 1710 - 2700;
  • Коэффициент усиления антенны, дБ 0,5 при 698 МГц, 3,7 при 1710 МГц.
Комплектность
  • Взрывозащищенное устройство ANT – 1 шт;
  • Комплект эксплуатационной документации – 1 шт.;
  • SMA разъём для провода RG174 – 4 шт.
