Модуль ввода датчиков МВД

Главная Каталог Контроллеры автоцистерн
Модуль ввода датчиков МВД
Под заказ
Артикул: МВД-01

Модуль МВД ввода датчиков для сбора данных с дискретных входов c последующей их передачей в сеть RS-485.
По запросу

Описание

Модуль МВД ввода датчиков предназначен для сбора данных с дискретных входов c последующей их передачей в сеть RS-485.
Модуль изготавливается в нескольких модификациях, отличающихся друг от друга типами входных сигналов.

Модуль МВД ввода датчиков применяется в составе автоматизированной системы наливной установки автоцистерны, установки слива нефтепродуктов из автоцистерны, аэродромном заправщике, в других системах где требуется применять разные типы датчиков сторонних производителей.

Модификации модуля ввода датчиков обозначаются следующим образом: МВД-хх,
где хх – тип модификации:
01 – 8 входов типа «сухой контакт»;
02 – 4 входа типа «сухой контакт» и 4 дискретных входа
«0 – 24В»
03 – 8 дискретных входов «0 – 24В»

Технические данные:
  • Количество дискретных входов, шт. – 8
  • Напряжение питания, В – от +10 до +30
  • Максимальный потребляемый ток, А – 0,03
  • Максимальная потребляемая мощность, ВА – 0,9
  • Температура окружающей среды, °С  – (-40 ... +50)
  • Типы входных сигналов: - сухой контакт; - дискретный 0-24В.
  • Максимальное напряжение входных сигналов, В – 30
  • Тип цифрового интерфейса – RS-485
  • Протокол MODBUS - RTU
  • Климатическое исполнение – УХЛ4 согласно ГОСТ 15150.
Устройство

Модуль МВД ввода датчиков состоит из разборного корпуса с креплением под DIN - рейку с двумя верхними отверстиями с разных сторон и двумя боковыми пазами с разных сторон для подведения кабелей.

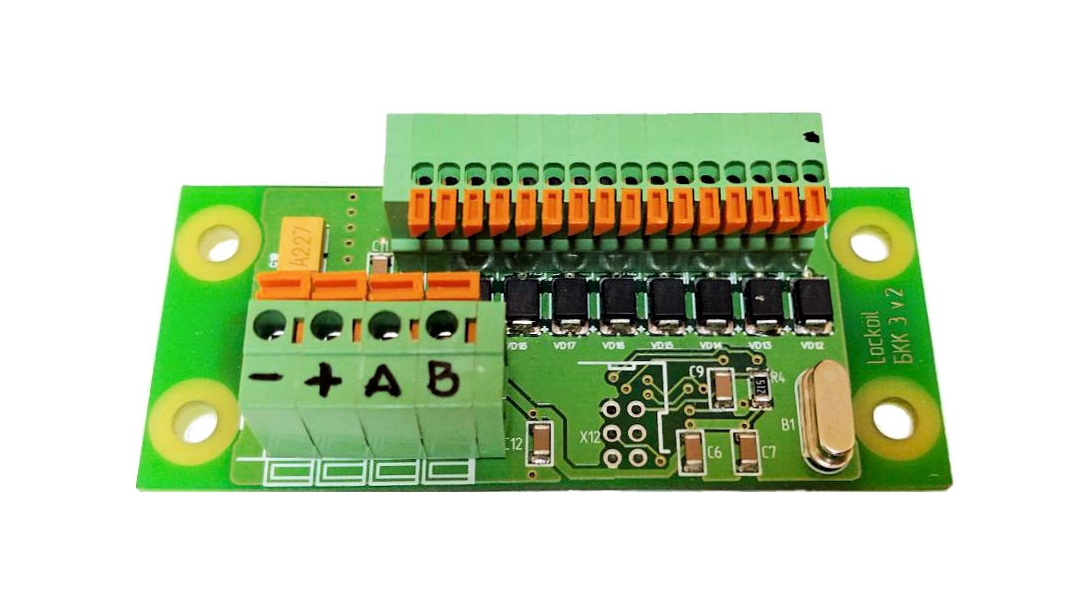

Внутри корпуса закреплена плата устройства.
Монтаж кабелей производится при снятой крышке непосредственно к разъемам, расположенным на плате устройства.
Отверстия и пазы для кабелей используются произвольным образом, в зависимости от удобства доступа к ним и вида крепления модуля МВД ввода датчиков.

Документы

.pdf
Паспорт - МВД.pdf
Размер: 178.36 KB
