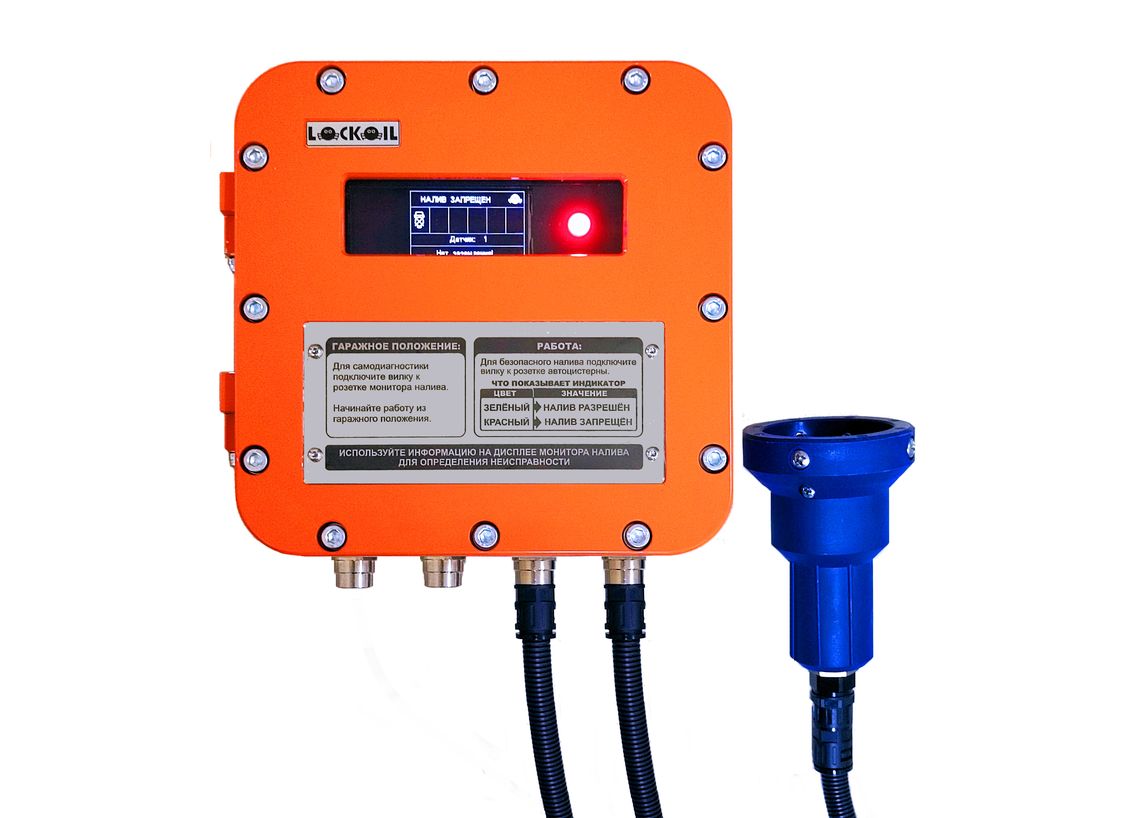

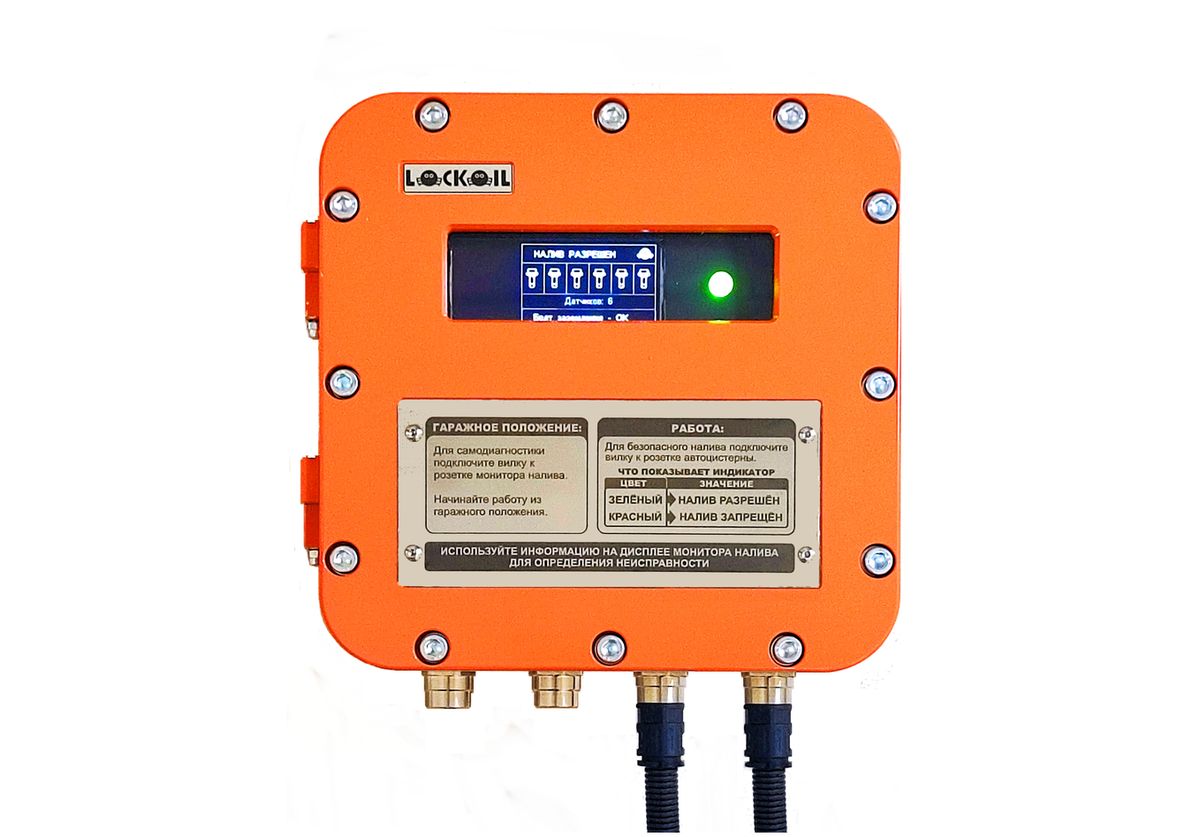

МС-КВШ Монитор налива автоцистерны.
Применяется в составе системы предотвращения перелива на установке налива для безопасного нижнего или верхнего налива автоцистерны. Монитор налива подключается к контроллеру системы управления наливной установкой.

Монитор нижнего налива комплектуется вилкой В-105 с витым проводом и специальной розеткой Р-105 для гаражного положения системы.

Функции

• Контроль гаражного положения вилки В-105.
• Контроль состояния датчиков ДЛОК-ПП (или других датчиков по стандарту  EN13922-2006, например сивакон) перелива на автоцистерне.
• Диагностика сети датчиков ДЛОК-ПП перелива на автоцистерне.

Особенности

• Взрывозащищенное исполнение.
• Морозостойкое исполнение.
• Встроенный барьер искрозащиты.
• Разные варианты работы в зависимости от настроек.
• Идеально совместим с контроллером МС-КВШ системы управления наливной установкой.
• Большой набор функций для диагностики системы предотвращения перелива.

Настраиваемые параметры монитора налива по письменному согласованию (в базовом исполнении  монитора налива настроен согласно стандарта EN).

Основные:

• Разрешение налива при отсутствии заземления. Да/нет.
• Разрешение налива в гаражном положении. Да/нет.
• Защита от дребезга: при включении может пропустить до 5 импульсов (число настраивается) до того, как запретит налив.
• Хранитель экрана, включающийся через заданное время в гаражном положении.
• Дополнительный вход (Х2, сухой контакт - например для подключения Устройства Заземления Автоцистерны или аварийной кнопки налива). Варианты использования: выключен, принудительное разрешение налива, принудительное запрещение налива, включение экрана с дополнительной диагностикой системы предотвращения перелива.

Настройки релейных выходов:

• выход может быть выключен или работать по состоянию сети датчиков или работать по состоянию заземления.
• выход настраивается  "нормально замкнутый"/"нормально разомкнутый".

Другие настройки:

Для сети датчиков настраиваются длительность выходного импульса, допустимый диапазон длительности входных импульсов (по умолчанию согласно стандарту EN), период опроса сети (по умолчанию 250 мс). Также настраиваются пороги срабатывания для входных и выходных импульсов сети датчиков.

Характеристики

• Степень защиты от внешних воздействий по ГОСТ 14254-2015 (IEC 60529:2013) IP66.
• Диапазон температур окружающей среды,С -55...+60.
• Напряжение питания , В от 22 до 30.
• Потребляемая мощность, не более, Вт 15.
• Количество управляющих релейных выходов 2.
• Порт RS485 Modbus rtu.

Комплектация при поставке комплекта.

• Монитор налива МС-КВШ.
• Вилка В-105 (метал или пластик) с витым проводом 10 метров.
• Розетка Р-105 гаражного положения вилки.
• Паспорт, Руководство по эксплуатации.
• Сертификат взрывозащиты.
