Измерительная система ЛИСА-М-5
Под заказ

Недорогое решение для точного учета массы, плотности, состава смеси пропан-бутана (LPG) с возможностью управления процессом и удаленного контроля.

По запросу

Описание

Автоматизированная Измерительная Система ЛОКОЙЛ - ЛИСА-М-5 обеспечивает контроль и учет массы пропан-бутана (LPG) в процессе налива и/или слива. Наличие газоотделителя и клапана контроля воздуха обеспечивает отделение воздуха от жидкости и гарантирует движение жидкости через счетчик в однофазном потоке (без воздуха), что позволяет обеспечить измерение жидкости с допустимой для счетчика погрешностью.
ЛИСА-М-5 комплектуется электронными приборами, выполненными во взрывозащищенном исполнении в соответствии с IEC 60079-0:2004 и ГОСТ 31610.0-2012.

ЛИСА-М-5 применяется на газовозах и стационарных модулях для массового учета пропан-бутана (LPG) при их наливе или сливе, а также при заправке газгольдеров и транспорта.

Особенность исполнения ЛИСА-M-5:

  • наличие специального массового расходомера с контроллером МС-КВШ позволяет организовать учет массы пропан-бутана, контролировать плотность перекачиваемой жидкости,  определять состав пропан-бутановой смеси, контролировать уровень жидкости в сосуде,   вести дозированный отпуск жидкости, распечатывать расходный ордер в конце учетной операции;
  • компактное исполнение;
  • подключение к активной антенне ANT-1-KB-GPSII для передачи данных на сервер.

Основные параметры ЛИСА-М-5:

  • Диапазон рабочего расхода, кг/час: 0-18000;
  • Максимальное рабочее давление, МПа: 2,5;
  • Погрешность измерения, %: от 0,2 и более в зависимости от массового расхода;
  • Тонкость фильтрации, мкм: 150;
  • Температура эксплуатации, С: от -40 до +125;
  • Габаритные размеры (ШхВхГ), мм: 820х680х400.

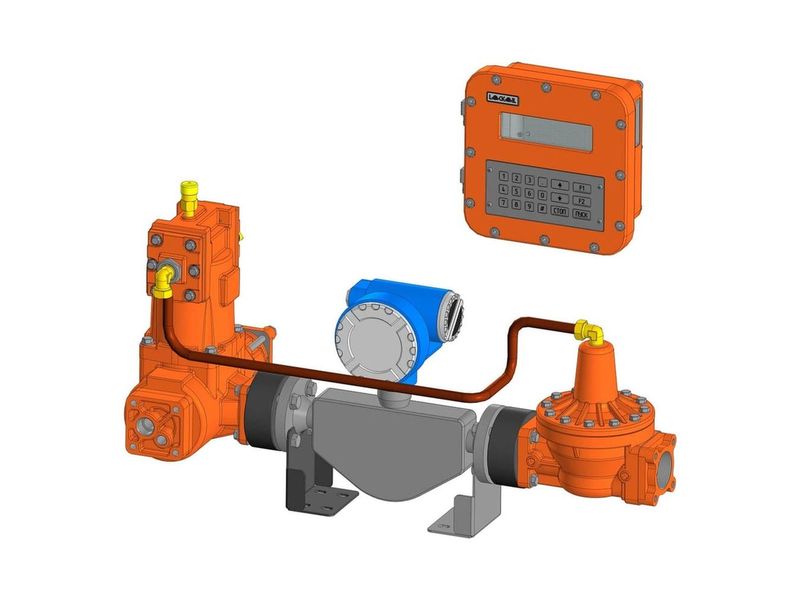

  ЛИСА-М-5 состоит из устройств:
  1. Контроллер МС-КВШ;
  2. Фильтр;
  3. Газоотделитель;
  4. Массовый расходомер LPG MASS (Швейцария);
  5. Дифференциальный клапан;
  6. Клапан отсечной.

Измерительную систему ЛИСА-М-5 рекомендуется располагать в технологическом ящике автоцистерны, в удобном для эксплуатации и обслуживании месте. Система должна быть надежно закреплена и не выходить за габаритные размеры ящика.

Для простоты сборки и обслуживания рекомендуется осуществлять подключение напорного трубопровода к фильтру системы через гибкий компенсатор.

Фильтр и клапан контроля воздуха комплектуются ответными фланцами с присоединительной трубной резьбой G2.
